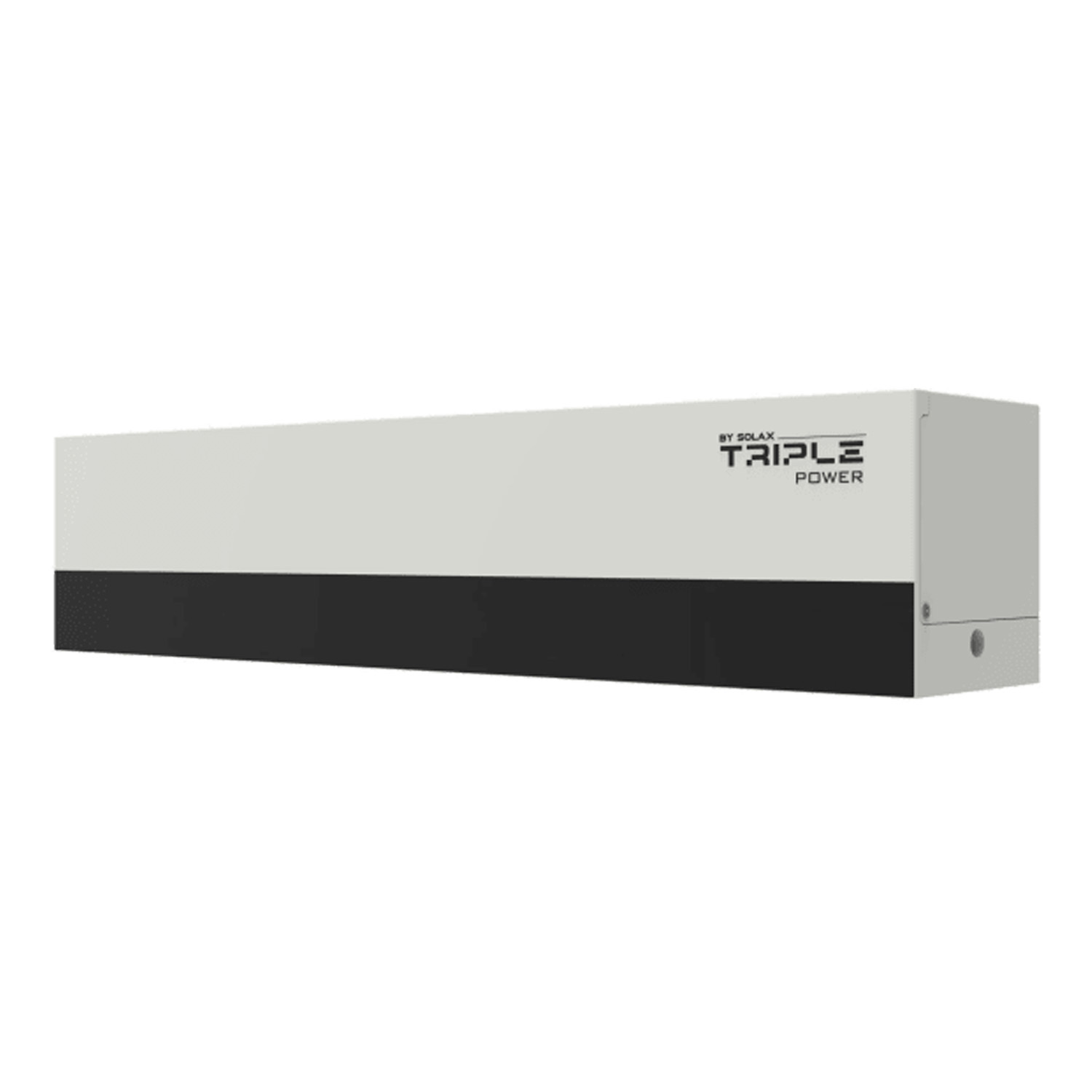

SOLAX vezérlőmodul TBMS-MCS0800E
SKU: F20S322
EAN: 2010000035047
| Gyártó | |
|---|---|
| CAN | Igen |
| CAN 2.0 | Nem |
| RS485 | Igen |
| RS232 | Nem |
| Garancia | |
| Nettó szélesség | |
| Nettó mélység | |
| Nettó magasság | |
| Tömeg | 18,26 kg |
| CN | 85371010 |
Nettó ár
677,21 €
Bruttó
Bruttó
Termék részletei
| Gyártó | |
|---|---|
| CAN | Igen |
| CAN 2.0 | Nem |
| RS485 | Igen |
| RS232 | Nem |
| Garancia | |
| Nettó szélesség | |
| Nettó mélység | |
| Nettó magasság | |
| Tömeg | 18,26 kg |
| CN | 85371010 |
SOLAX vezérlőmodul TBMS-MCS0800E
A Solax X3-IES egy integrált háztartási energiatároló rendszer (ESS), amely intelligens energiagazdálkodást, magas hatékonyságot és megbízhatóságot kínál. Rugalmasságra és egyszerű adaptálhatóságra tervezve optimális energiafelhalmozást és mikrohálózati támogatást nyújt, így ideális megoldás a modern otthonok számára.
A Solax X3-IES legfontosabb jellemzői:
- Intelligens energiagazdálkodás mesterséges intelligencia támogatással és az energia termelésének/fogyasztásának előrejelzésével.
- Mikrohálózati támogatás, amely valós idejű hálózati kiegyenlítést és szigetüzemű működést tesz lehetővé.
- Magas hatékonyság a globális MPP-keresésnek és a kettős töltési/kisütési lehetőségeknek köszönhetően.
- IP66 védettségi fokozat és II. típusú SPD-védelem AC és DC oldalon a megnövelt megbízhatóság érdekében.
- Rugalmasság plug-and-play kialakításnak és max. 20A DC bemenet támogatásának köszönhetően.
- Hosszú akkumulátor-élettartam több mint 6000 ciklus és 10 éves garancia.
Kinek ajánlott?
A Solax X3-IES rendszert olyan háztulajdonosoknak tervezték, akik fejlett, integrált energiatárolási megoldást keresnek. Ideális azok számára, akik szeretnék optimalizálni a napenergia hasznosítását, növelni az energiafüggetlenséget, és kihasználni az intelligens terheléskezelés funkcióit, például hőszivattyúk vagy elektromos járművek töltői esetén. Megbízhatóságának és nagy hatékonyságának köszönhetően ez a rendszer jól alkalmazható mind új telepítésekben, mind felújított lakóingatlanokban.
| Paraméter | 4 / 5 / 6 / 8 / 10 / 12 / 15 kW | |||||||
|---|---|---|---|---|---|---|---|---|
| Integrált háztartási energiatároló rendszer (ESS) | ||||||||
| Akkumulátor specifikációja | ||||||||
| Akkumulátorok száma | 2 | 3 | 4 | 5 | 6 | |||
| Névleges kapacitás | 10,2 kWh | 15,3 kWh | 20,4 kWh | 25,6 kWh | 30,7 kWh | |||
| Használható energia | 9,2 kWh | 13,8 kWh | 18,4 kWh | 23,0 kWh | 27,6 kWh | |||
| Max. üzemi teljesítmény | 10,2 kW | 15,0 kW | 15,0 kW | 15,0 kW | 15,0 kW | |||
| Max. töltési/kisütési áramerősség | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Élettartam ciklusok | > 6000 ciklus | > 6000 ciklus | > 6000 ciklus | > 6000 ciklus | > 6000 ciklus | |||
| Akkumulátor típusa | Litium-ion (LFP) | Litium-ion (LFP) | Litium-ion (LFP) | Litium-ion (LFP) | Litium-ion (LFP) | |||
| Névleges kapacitás / névleges kapacitás④ | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | |||
| Használható energia⑤ | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | |||
| Standard teljesítmény | 3 kW | 3 kW | 3 kW | 3 kW | 3 kW | |||
| Max. teljesítmény | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | |||
| Max. töltési/kisütési áramerősség⑥ | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Garancia | 10 év | 10 év | 10 év | 10 év | 10 év | |||
| TBMS-MCS0800E méretei (szé. x mag. x mé.) / Tömeg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | |||
| TP-HS50E méretei (szé. x mag. x mé.) / Tömeg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | |||
| Paraméter | X3-IES-4K | X3-IES-5K | X3-IES-6K | X3-IES-8K | X3-IES-10K | X3-IES-12K | X3-IES-15K | |
| Inverter specifikációja | ||||||||
| Névleges kimeneti teljesítmény | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | |
| Max. ajánlott PV-panel teljesítmény | 8 kWp | 10 kWp | 12 kWp | 16 kWp | 20 kWp | 24 kWp | 30 kWp | |
| Max. PV bemeneti feszültség① | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | |
| Névleges PV bemeneti feszültség | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | |
| Üzemi feszültségtartomány | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | |
| MPPT feszültségtartomány | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | |
| Induló feszültség | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | |
| MPP tracker-ek száma / sorok trackerenként | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | |
| Max. bemeneti áram MPPT-nál (MPPT1/2) | 20 A/20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | |
| Max. rövidzárlati bemeneti áram MPPT-nál (MPPT1/2) | 25 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | |
| AC bemenet és kimenet (hálózati üzem) | ||||||||
| Névleges kimeneti teljesítmény | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | 15000 W | |
| Névleges kimeneti áram | 5,8 A | 7,3 А | 8,7 A | 11,6 A | 14,5 A | 17,4 A | 21,8 A | |
| Max. látszólagos kimeneti teljesítmény | 4000 VA | 5500 VA | 6600 VA | 8800 VA | 10000 VA | 12000 VA | 15000 VA | |
| Max. folyamatos kimeneti áram | 5,8 A | 8,0 A | 9,6 A | 12,8 A | 14,5 A | 19,2 A | 24,0 A | |
| Névleges AC feszültség | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | |
| Max. AC bemeneti látszólagos teljesítmény | 10 kVA | 10 kVA | 12 kVA | 16 kVA | 20 kVA | 20 kVA | 20 kVA | |
| Max. AC bemeneti áram | 16,1 A | 16,1 A | 19,3 A | 25,8 A | 32,0 A | 32,0 A | 32,0 A | |
| Névleges AC frekvencia | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| AC frekvenciatartomány③ | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | |
| Teljesítménytényező tartomány | – 1 (0,8 késleltetésig – 0,8 előtolásig) | – 1 (0,8 késleltetésig – 0,8 előtolásig) | – 1 (0,8 késleltetésig – 0,8 előtolásig) | – 1 (0,8 késleltetésig – 0,8 előtolásig) | – 1 (0,8 késleltetésig – 0,8 előtolásig) | – 1 (0,8 késleltetésig – 0,8 előtolásig) | – 1 (0,8 késleltetésig – 0,8 előtolásig) | |
| THDi (névleges) | <3% | <3% | <3% | <3% | <3% | <3% | <3% | |
| EPS kimenet (sziget üzem) (akkumulátorral) | ||||||||
| Névleges EPS kimeneti teljesítmény | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 12 kVA | 15 kVA | |
| EPS csúcskimeneti teljesítmény | x2-szer a névleges teljesítmény, 10 s. | x2-szer a névleges teljesítmény, 10 s. | x2-szer a névleges teljesítmény, 10 s. | x2-szer a névleges teljesítmény, 10 s. | x2-szer a névleges teljesítmény, 10 s. | x2-szer a névleges teljesítmény, 10 s. | x2-szer a névleges teljesítmény, 10 s. | |
| Átkapcsolási idő | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | |
| Névleges EPS kimeneti feszültség, frekvencia | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | |
| Hatékonyság | ||||||||
| Max. hatásfok | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | |
| Európai hatásfok | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | |
| Környezeti korlátok | ||||||||
| Védettségi fok | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | |
| Üzemi környezeti hőmérséklet tartomány | -35-60°C (teljesítménycsökkenés 45°C-nál) | -35-60°C (teljesítménycsökkenés 45°C-nál) | -35-60°C (teljesítménycsökkenés 45°C-nál) | -35-60°C (teljesítménycsökkenés 45°C-nál) | -35-60°C (teljesítménycsökkenés 45°C-nál) | -35-60°C (teljesítménycsökkenés 45°C-nál) | -35-60°C (teljesítménycsökkenés 45°C-nál) | |
| Max. üzemmagasság | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | |
| Relatív páratartalom | 0-100% RH (kondenzációval) | 0-100% RH (kondenzációval) | 0-100% RH (kondenzációval) | 0-100% RH (kondenzációval) | 0-100% RH (kondenzációval) | 0-100% RH (kondenzációval) | 0-100% RH (kondenzációval) | |
| Túlfeszültség kategória | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | |
| Általános | ||||||||
| Méretek (szé. x mag. x mé.) | 730 x 1281 × 209,5 mm | 730 × 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | |
| Nettó tömeg | 144,2 kg | 144,2 kg/100,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | |
| Hűtési elv | Természetes hűtés | Természetes hűtés | Természetes hűtés | Természetes hűtés | Természetes hűtés | Természetes hűtés | Természetes hűtés | |
| Kommunikációs interfészek | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | |
| Áramfogyasztás (éjszaka) | <40 W meleg készenléti módban, < 5 W hideg készenléti módban | <40 W meleg készenléti módban, < 5 W hideg készenléti módban | <40 W meleg készenléti módban, < 5 W hideg készenléti módban | <40 W meleg készenléti módban, < 5 W hideg készenléti módban | <40 W meleg készenléti módban, < 5 W hideg készenléti módban | <40 W meleg készenléti módban, < 5 W hideg készenléti módban | <40 W meleg készenléti módban, < 5 W hideg készenléti módban | |
| Topológia | Nem szigetelt | Nem szigetelt | Nem szigetelt | Nem szigetelt | Nem szigetelt | Nem szigetelt | Nem szigetelt | |
| Védelem | ||||||||
| Védelmi funkciók | Túlfeszültség elleni védelem, DC fordított polaritás elleni védelem, maradékáram-észlelés, túlmelegedés elleni védelem, DC szigetelés védelme, hálózatfigyelés, DC injekció figyelése, visszaáramló áram figyelése | Túlfeszültség elleni védelem, DC fordított polaritás elleni védelem, maradékáram-észlelés, túlmelegedés elleni védelem, DC szigetelés védelme, hálózatfigyelés, DC injekció figyelése, visszaáramló áram figyelése | Túlfeszültség elleni védelem, DC fordított polaritás elleni védelem, maradékáram-észlelés, túlmelegedés elleni védelem, DC szigetelés védelme, hálózatfigyelés, DC injekció figyelése, visszaáramló áram figyelése | Túlfeszültség elleni védelem, DC fordított polaritás elleni védelem, maradékáram-észlelés, túlmelegedés elleni védelem, DC szigetelés védelme, hálózatfigyelés, DC injekció figyelése, visszaáramló áram figyelése | Túlfeszültség elleni védelem, DC fordított polaritás elleni védelem, maradékáram-észlelés, túlmelegedés elleni védelem, DC szigetelés védelme, hálózatfigyelés, DC injekció figyelése, visszaáramló áram figyelése | Túlfeszültség elleni védelem, DC fordított polaritás elleni védelem, maradékáram-észlelés, túlmelegedés elleni védelem, DC szigetelés védelme, hálózatfigyelés, DC injekció figyelése, visszaáramló áram figyelése | Túlfeszültség elleni védelem, DC fordított polaritás elleni védelem, maradékáram-észlelés, túlmelegedés elleni védelem, DC szigetelés védelme, hálózatfigyelés, DC injekció figyelése, visszaáramló áram figyelése | |
| Aktív szigetüzem-megelőzés | Frekvencia eltolás | Frekvencia eltolás | Frekvencia eltolás | Frekvencia eltolás | Frekvencia eltolás | Frekvencia eltolás | Frekvencia eltolás | |
| Túlfeszültség-védelem | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | |
| Ívhibavédelmi megszakító (AFCI) | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális | |
