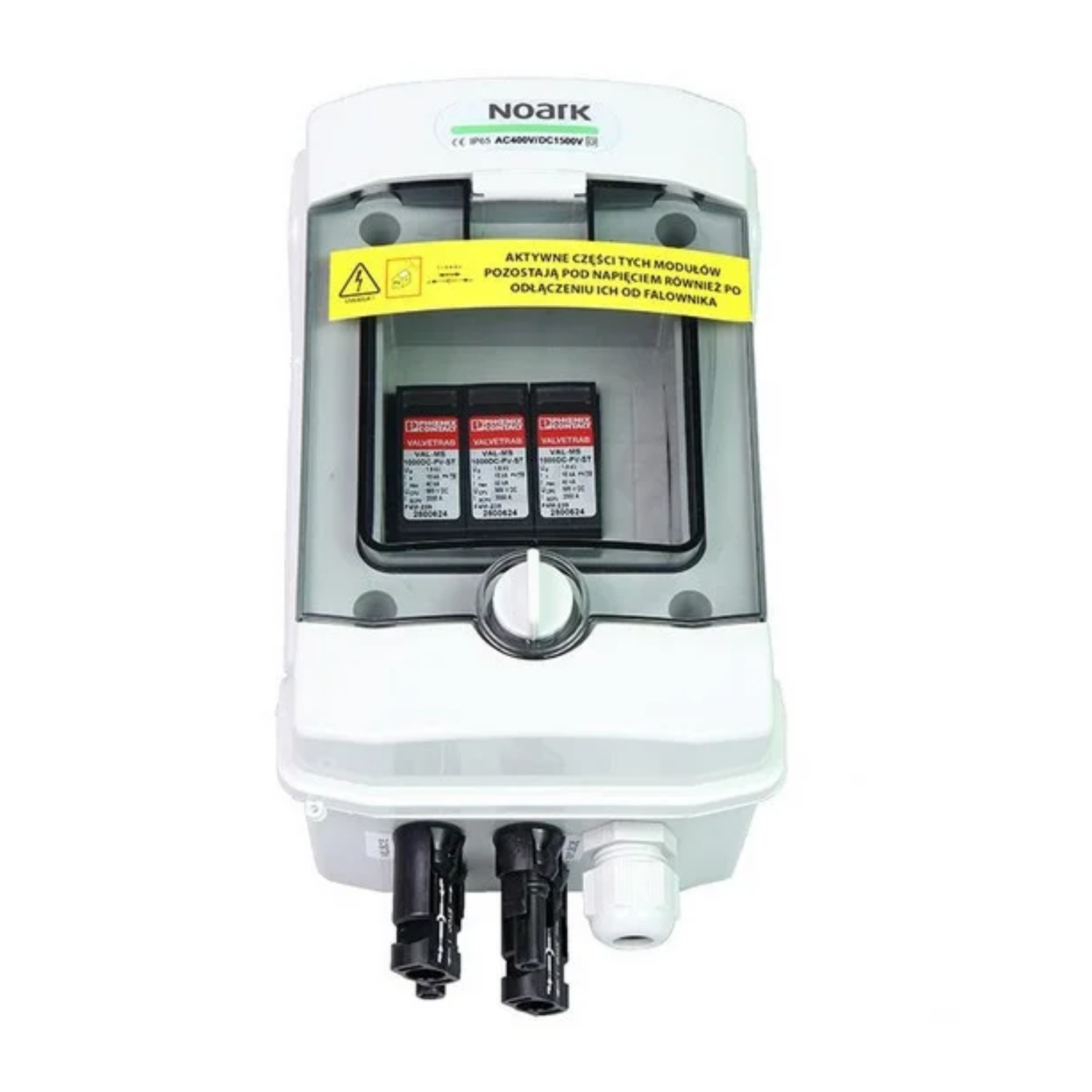

Elosztószekrény – NOARK – SH-5 DC
Termék részletei
| Tömeg | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Standard sorozat
A Noark SH-5 DC Standard sorozat moduláris túlfeszültség-levezetője a fotovoltaikus rendszerek túlfeszültségek okozta káros hatásai ellen lett kialakítva. Fejlett T1/T2 típusú védelmekkel felszerelve magas szintű biztonságot és megbízhatóságot biztosít nehéz körülmények között, amit az IP65 védettségi fok és az UV-állóság is alátámaszt.
A Noark SH-5 DC Standard sorozat fő jellemzői:
- Hatékony T1/T2 túlfeszültség-védelem a PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V levezetőnek köszönhetően.
- Maximális levezetési áram Imax: 40 kA (8/20 μs) és névleges levezetési áram In: 15 kA (8/20 μs).
- Gyors válaszidő ≤ 25 ns, minimalizálva a védett berendezés sérülésének kockázatát.
- Tartós, moduláris ház IP65 védettséggel, UV-álló és ütésálló (IK08).
- Névleges szigetelési feszültség U: 400 V AC, 1500 V DC; üzemi hőmérséklet: -25 °C és +60 °C között.
- Csatlakozásra készen, gyárilag felszerelt Stäubli MC4 csatlakozókkal és 5 év garanciával.
Kinek jó választás?
A Noark SH-5 DC Standard sorozat ideális megoldás azoknak a napelemrendszer-telepítőknek, akik megbízható, könnyen szerelhető védelmet keresnek nagy egyenfeszültségen működő rendszerekhez. Kiválóan alkalmas lakossági és kereskedelmi alkalmazásokhoz egyaránt, ahol a biztonság és a védett berendezések hosszú élettartama kiemelten fontos.
| Paraméter | SH-5 DC |
|---|---|
| AKKUMULÁTOR BEMENETI ADATAI | |
| PV lánc be-/kimenetek száma | 1 | 1 |
| Pólusok száma | 4 |
| Csatlakozás típusa | MC4 Stäubli panelcsatlakozó |
| Modell | PHS 4 T |
| ALAPVETŐ DC OLDALI PARAMÉTEREK | |
| Darabszám | DC túlfeszültség-levezető | Típus | 1 | Phoenix | T1/T2 |
| BURKOLAT ELEKTROMOS ÉS MECHANIKAI PARAMÉTEREI | |
| Ház méretei (csatlakozók és MC4 nélkül) (H|Sz|M) (mm) | 120.00 | 128.00 | 201.00 |
| Megfelel | EN 60670-1, EN 62208 |
| Védettségi fok | IP65 |
| Védelmi osztály | II |
| Névleges szigetelési feszültség U₁ (V) | 400 V AC, 1500 V DC |
| Izzórudas próba (°C) | 650°C |
| Ütésállóság | IK08 |
| UV-állóság | Igen |
| Újrahasznosítható műanyag | halogénmentes |
| Működési hőmérséklet (°C) | -25°C – +60°C |
| Alkalmazott DC túlfeszültség-levezető (SPD) | |
| Gyártó | PHOENIX |
| Modell | VAL-MS-T1/T2-1000DC-PV/2+V |
| Túlfeszültség-védelem | T1 / T2 |
| Üresjárati feszültség Uocstc (V) | ≤ 975 V DC |
| Max. levezetési áram Imax (8/20) µs (kA) | 40 kA |
| Reakcióidő tA (ns) | ≤ 25 ns |
| Vizsgálati villámáram (10/350) µs, töltés (As) | 2,5 As |
| Vizsgálati villámáram (10/350) µs, fajlagos energia (kJ/Ω) | 6,25 kJ/Ω |
| Vizsgálati villámáram (10/350) µs, csúcserősség limp (kA) | 5 kA |
| Összesen levezetett áram Itotal (8/20) µs (kA) | 40 kA |
| Összesen levezetett áram Itotal (10/350) µs (kA) | 5 kA |
| Szigetelési ellenállás Riso (GΩ) | > 5 GΩ (500 V DC-nél) |
| Névleges levezetési áram In (8/20) µs (kA) | 15 kA |
| Névleges terhelőáram I (A) | 80 A |
| Hosszú távú működési áram ICPV (µA) | < 20 µA DC |
| Maximális tartós feszültség Ucpv (V) | 1170 V DC |
| Rövidzár-ellenállás IsCPV (kA) | 2000 A |
| Maradékfeszültség Ures (kV) | ≤ 3,5 kV (In-nél) |
| – | ≤ 2,9 kV (5 kA-nél) |
| – | ≤ 3,2 kV (10 kA-nél) |
| – | ≤ 3,7 kV (20 kA-nél) |
| – | ≤ 4,1 kV (30 kA-nél) |
| – | ≤ 4,6 kV (40 kA-nél) |
| Védővezető áram IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Védelmi szint Up (kV) | ≤ 3,5 kV |
| Készenléti fogyasztás Pc (mVA) | ≤ 25 mVA |
| Csatlakozás konfigurációja | Y-kapcsolás |
FIGYELEM! E modulok aktív részei feszültség alatt maradnak még az invertertől való leválasztás után is.
