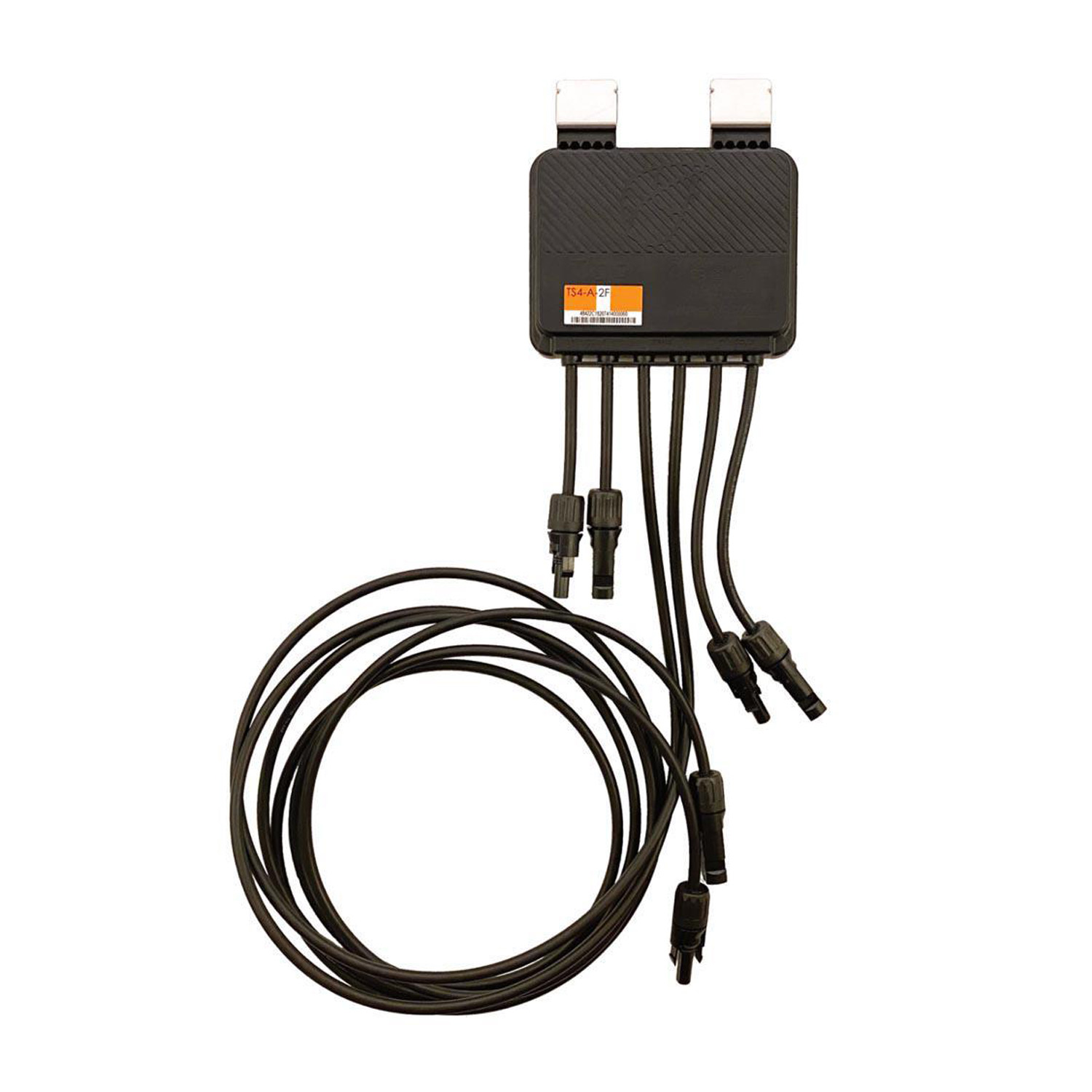

Gyors leállítás – TIGO-TS4-A-2F – 25A – 1400W – 1000V IEC; 0,12/0,2/2,2m kábel MC4
| Gyártó | |
|---|---|
| Alkalmazás | |
| Névleges bemeneti teljesítmény | |
| Maximális zárlati áram | |
| Maximális kimeneti áram | |
| Maximális hatékonyság | |
| Kábel hossza | |
| Rögzítési mód | |
| Garancia | |
| Nettó szélesség | |
| Nettó mélység | |
| Nettó magasság | |
| Mennyiség csomagonként | |
| Mennyiség raklaponként | |
| Tömeg | 0,724 kg |
| CN | 90308900 |
Bruttó
Termék részletei
| Gyártó | |
|---|---|
| Alkalmazás | |
| Névleges bemeneti teljesítmény | |
| Maximális zárlati áram | |
| Maximális kimeneti áram | |
| Maximális hatékonyság | |
| Kábel hossza | |
| Rögzítési mód | |
| Garancia | |
| Nettó szélesség | |
| Nettó mélység | |
| Nettó magasság | |
| Mennyiség csomagonként | |
| Mennyiség raklaponként | |
| Tömeg | 0,724 kg |
| CN | 90308900 |
Tigo TS4-A-2F gyors lekapcsoló rendszer
A Tigo TS4-A-2F egy fejlett modul szintű gyors lekapcsoló (rapid shutdown) eszköz, amelyet a fotovoltaikus rendszerek legmagasabb szintű biztonságának biztosítására terveztek. Egyetlen TS4-A-2F eszköz két napelemes modult képes kezelni, ami egyszerűsíti a telepítést és csökkenti a költségeket. Megbízható megoldás, amely lehetővé teszi meglévő rendszerek korszerűsítését vagy új projektek biztonsági funkcióinak bővítését a legfrissebb előírásoknak megfelelően.
A Tigo TS4-A-2F legfontosabb jellemzői:
- Gyors lekapcsolás két modul számára: Egyetlen eszköz képes két fotovoltaikus modult kezelni, így gazdaságos és hatékony megoldást nyújt modul szintű tűzvédelmi védelemhez.
- Automatikus kikapcsolás és szabványoknak való megfelelés: Hálózati áramkimaradás esetén a rendszer automatikusan, gyorsan (30 másodpercen belül) lekapcsolja a PV telepítést. Megfelel a NEC 2017 és 2020 (690.12) szabvány szigorú követelményeinek a gyors lekapcsolás tekintetében.
- Kiemelkedő áramkompatibilitás: Nagy bemeneti áramokat képes kezelni (akár 20A Imp / 25A Isc), valamint nagy teljesítményű modulokat (összesen akár 1400W), így ideális modern, nagyáramú és kétoldalú panelekhez.
- Egyszerű és gyors felszerelés: Az eszköz könnyen rögzíthető a PV modul keretére klipszel, ami jelentősen lerövidíti a telepítési időt, és nem igényel speciális szerszámokat.
- Megbízható PLC kommunikáció: A vezérlőjel a meglévő PV kábeleken keresztül (PLC) történik, így nincs szükség külön kommunikációs kábelezésre, ami garantálja a stabil működést.
- Hosszú, 25 éves garancia: Biztosítja a termék magas minőségét és megbízhatóságát, nyugalmat és biztonságot nyújtva az egész fotovoltaikus rendszer élettartamára.
Kinek ajánljuk?
Ez az eszköz elengedhetetlen minden olyan telepítő és fotovoltaikus rendszertulajdonos számára, aki számára kiemelten fontos a legmagasabb szintű biztonság, különösen a tűzvédelmi védelem. A TS4-A-2F ideális megoldás új telepítésekhez, valamint meglévő rendszerek korszerűsítéséhez, amelyeknek meg kell felelniük a jelenlegi előírásoknak. Az, hogy egyetlen eszköz két modult képes kezelni, gazdaságos megoldást jelent, amely alacsonyabb költség mellett teszi lehetővé a gyors lekapcsolási funkció bevezetését kompromisszumok nélkül a biztonság és megbízhatóság terén.
| Paraméter | 15A változat | 25A változat |
|---|---|---|
| Elektromos paraméterek | ||
| Maximális bemeneti feszültség (bemenetenként) (V) | 80 | 80 |
| Üzemi feszültségtartomány (V)¹ | 16 – 80 | 16 – 80 |
| Maximális bemeneti áram (Isc) | Nem elérhető | 25 A bemenetenként |
| Maximális bemeneti áram (Imp) | 15 A bemenetenként | 20 A bemenetenként |
| Maximális teljesítmény (összesen) (W) | 1000 (500 bemenetenként) | 1400 (700 bemenetenként) |
| Csatlakozások | ||
| Modulkábel hossza (m)² | 0,12/1,2/1,3, egyéb változatok is elérhetők | 0,12/1,2/1,3, egyéb változatok is elérhetők |
| Sorhossz kábel (m)² | 2,2/2,4, egyéb változatok is elérhetők | 2,2/2,4, egyéb változatok is elérhetők |
| Csatlakozók² | MC4, EVO2, egyéb változatok is elérhetők | MC4, EVO2, egyéb változatok is elérhetők |
| Általános adatok | ||
| Méretek (szé x ma x mé) (mm) | 139,7 x 138,4 x 22,9 | 139,7 x 138,4 x 22,9 |
| Súly (g) | 590 | 590 |
| Működési hőmérséklettartomány (°C) | -40-től +80-ig | -40-től +80-ig |
| Tárolási hőmérséklettartomány (°C) | -40-től +85-ig | -40-től +85-ig |
| Javasolt biztosítékteljesítmény (A) | 20 | 30 |
| Védettségi fokozat | IP68 | IP68 |
| Maximális szerelési magasság a tengerszint felett (m) | 3000 | 3000 |
| Hatásfok (%) | 99,9 | 99,9 |
| Kommunikáció | PLC vezérlő | PLC vezérlő |
| Gyors lekapcsolás időkorlát (s)³ | 30 vagy rövidebb | 30 vagy rövidebb |
| Kábel keresztmetszetek AWG-ben | 10-12 AWG | 10-12 AWG |
| PVRSE kábelek | ≤ 30 V DC, ≤ 240 VA, ≤ 8 A³ | ≤ 30 V DC, ≤ 240 VA, ≤ 8 A³ |
| Garancia (év) | 25 | 25 |
¹ A TS4 készülék maximális kimeneti feszültsége a PV modul feszültségétől függ. Lásd a PV modulok adattábláit.
² Kiegészítő csatlakozókkal és kábelhosszokkal kapcsolatban kérjük, forduljon az értékesítési osztályhoz. Minimális rendelési mennyiség (MOQ) érvényes lehet.
³ A határértékeket az NEC 690.12 szabvány gyors lekapcsolásra vonatkozó előírásai alapján határozták meg.
