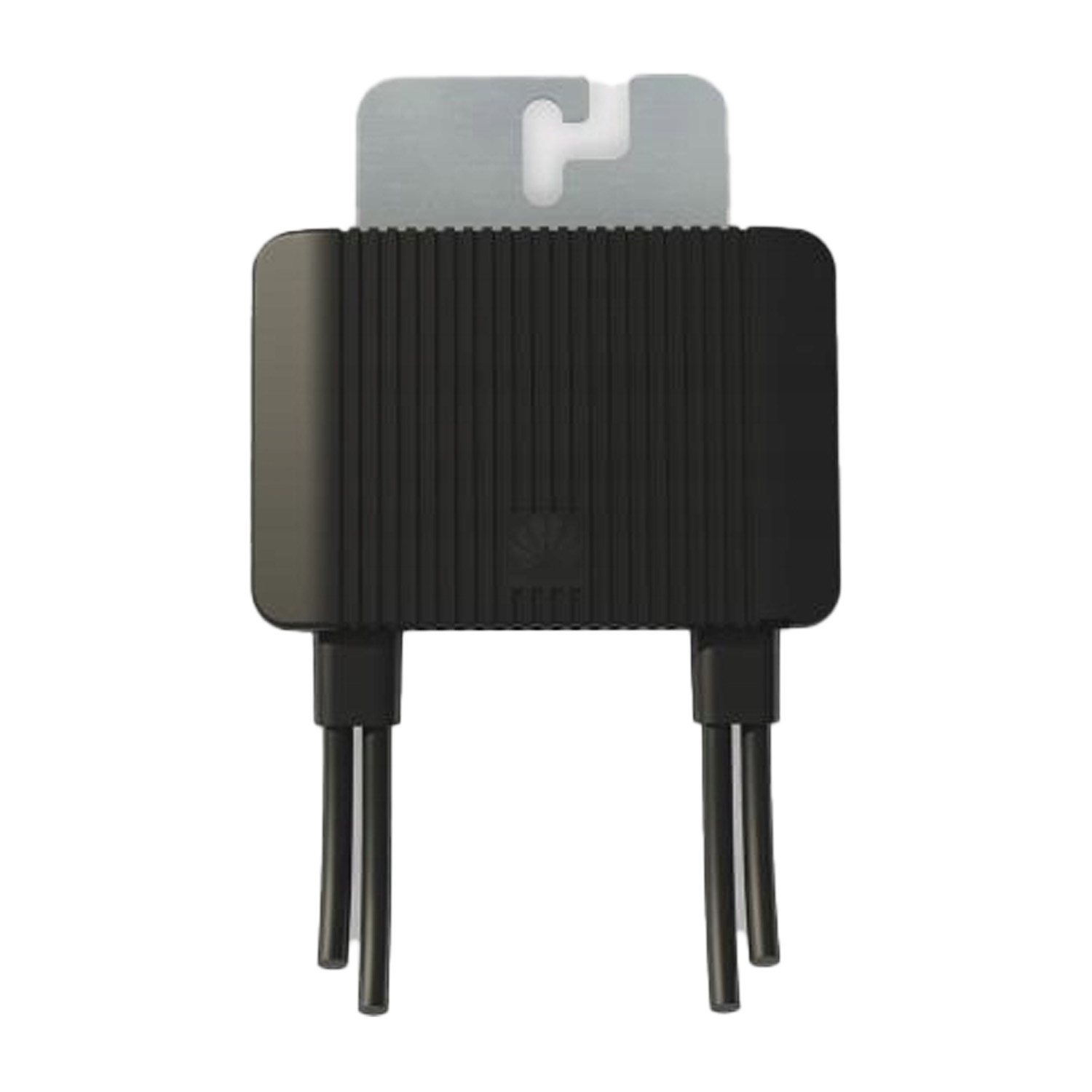

Optimalizátor HUAWEI MERC1300W-P rövid kábel
| Gyártó | |
|---|---|
| Alkalmazás | |
| Névleges bemeneti teljesítmény | |
| Maximális zárlati áram | |
| Maximális kimeneti áram | |
| Maximális kimeneti feszültség | |
| Maximális hatékonyság | |
| Kábel hossza | |
| Rögzítési mód | |
| Garancia | |
| Nettó szélesség | |
| Nettó mélység | |
| Nettó magasság | |
| Tömeg | 1,212 kg |
| CN | 90308900 |
Bruttó
Termék részletei
| Gyártó | |
|---|---|
| Alkalmazás | |
| Névleges bemeneti teljesítmény | |
| Maximális zárlati áram | |
| Maximális kimeneti áram | |
| Maximális kimeneti feszültség | |
| Maximális hatékonyság | |
| Kábel hossza | |
| Rögzítési mód | |
| Garancia | |
| Nettó szélesség | |
| Nettó mélység | |
| Nettó magasság | |
| Tömeg | 1,212 kg |
| CN | 90308900 |
Huawei MERC-1100/1300W-P intelligens teljesítmény-optimalizáló
A Huawei MERC-1100/1300W-P intelligens modulvezérlő egy új generációs teljesítmény-optimalizáló, amelyet az energiahozam maximalizálására és a fotovoltaikus rendszer biztonságának legmagasabb szintű biztosítására terveztek. Nagyteljesítményű modulokkal való kompatibilitásának és fejlett diagnosztikai funkcióinak köszönhetően jövőbiztos megoldást nyújt mind kereskedelmi rendszerek, mind igényes háztartási telepítések számára.
A Huawei MERC-1100/1300W-P legfontosabb jellemzői:
- Fejlett biztonsági funkciók: A készülék csúcstechnológiás védelmet nyújt az ívhibák pontos helymeghatározásával (Arc Fault Pinpoint Positioning), hőmérséklet-érzékeléssel és egy biztonságos lekapcsolási funkcióval, amely 1V-ra csökkenti a feszültséget.
- Magas kompatibilitás és teljesítmény: Akár 1300 W bemeneti teljesítményű és 20 A áramerősségű modulokat is támogat, így teljes mértékben kompatibilis a piacon elérhető legújabb, nagy hatásfokú napelemekkel.
- Tervezési rugalmasság C&I számára: Lehetővé teszi hosszabb panelláncok létrehozását, ami különösen előnyös kereskedelmi és ipari (C&I) alkalmazásoknál, egyszerűsítve a tervezést és csökkentve a telepítési költségeket.
- Gyors telepítés és magas hatékonyság: Az automatikus modulfeltérképezés 5 másodpercnél rövidebb idő alatt történik, ami jelentősen felgyorsítja az üzembe helyezést; a 99,5%-os csúcs hatékonyság minimalizálja az energiaveszteséget.
- Teljes tartósság és megbízhatóság: IP68 védettségi besorolással rendelkezik, ami teljes por- és vízállóságot garantál, biztosítva a hosszan tartó, zavartalan működést bármilyen időjárási körülmények között.
Kinek ajánlott?
Ideális megoldás a kereskedelmi és ipari (C&I) napelemes rendszerek befektetői és kivitelezői számára, ahol alapvető fontosságú a tervezési rugalmasság (hosszabb láncok) és a legmagasabb biztonsági előírások betartása. Kiválóan alkalmas továbbá fejlett háztartási telepítésekhez is, különösen nagy teljesítményű, modern modulok alkalmazása esetén. Olyan funkcióknak köszönhetően, mint a hibák helyének meghatározása és a biztonságos lekapcsolás, a Huawei optimalizáló teljes körű irányítást biztosít a rendszer felett és évekre szóló nyugalmat.
| Paraméter | MERC-1100W-P | MERC-1300W-P |
|---|---|---|
| Bemenet | ||
| Névleges DC bemeneti teljesítmény (W)¹ | 1100 | 1300 |
| Max. bemeneti feszültség (V) | 125 | 125 |
| MPPT működési feszültségtartomány (V) | 12,5 – 105 | 12,5 – 105 |
| Max. rövidzárlati áram (Isc) (A) | 20 | 20 |
| Max. hatásfok (%) | 99,5% | 99,5% |
| Súlyozott hatásfok (%) | 99,0% | 99,0% |
| Túlfeszültség-kategória | II | II |
| Kimenet | ||
| Max. kimeneti feszültség (V) | 80 | 80 |
| Max. kimeneti áram (A) | 22 | 22 |
| Kimeneti bypass² | Igen | Igen |
| Kimeneti feszültség az optimalizátor kikapcsolt állapotában (V)³ | 1 | 1 |
| Szabványoknak való megfelelés | ||
| Biztonság | IEC62109-1 (II. osztályú biztonság) | IEC62109-1 (II. osztályú biztonság) |
| RoHS | Igen | Igen |
| Általános adatok | ||
| Méretek (Szé. x Ma. x Mé.) (mm) | 149 x 104 x 49 | 149 x 104 x 49 |
| Súly (kábelekkel együtt) (kg) | 1,05 | 1,05 |
| Szerelési elem (opcionális) | PV modul keretlap, T-alakú csavar | PV modul keretlap, T-alakú csavar |
| Bemeneti csatlakozó | MC4 | MC4 |
| Bemeneti kábel hossza (m) | 0,1 (rövid bemeneti kábel verzió)⁴ | 0,1 (rövid bemeneti kábel verzió)⁴ |
| Kimeneti csatlakozó | MC4 | MC4 |
| Kimeneti kábel hossza (m) | 0,1 (+), 5,1 (-) (rövid bemeneti kábel verzió)⁴ | 0,1 (+), 5,1 (-) (rövid bemeneti kábel verzió)⁴ |
| Működési hőmérséklet/páratartomány | -40°C-tól +85°C-ig⁵ / 0%-100% relatív páratartalom | -40°C-tól +85°C-ig⁵ / 0%-100% relatív páratartalom |
| Védettségi fokozat | IP68 | IP68 |
| Kompatibilis inverter | SUN2000-8/10/12/15/17/20KTL-M2 SUN2000-20/29.9/30/36/40KTL-M3 SUN2000-12/15/17/20/23/25KTL-M5 SUN2000-50KTL-M3 |
|
Lánc konfiguráció (optimalizátor teljes konfigurációja)
| Inverter | Minimális optimizátorok száma lánconként | Maximális optimizátorok száma lánconként | Ajánlott láncok száma inverterenként | Max. DC teljesítmény lánconként (W) |
|---|---|---|---|---|
| SUN2000-12-20KTL-M2 | 6 | 25 | 12KTL: 1, 15-20KTL: 2 | 20 000 |
| SUN2000-12-25KTL-M5 | 6 | 25 | 12KTL: 1, 15-25KTL: 2 | 20 000 |
| SUN2000-20-40KTL-M3 | 6 | 25 | 30/36KTL: 3, 40KTL: 4 | 20 000 |
| SUN2000-50KTL-M3 | 6 | 20 | 4 | 20 000 |
*1 A modulok névleges teljesítménye standard tesztfeltételek (STC) mellett nem haladhatja meg az optimizátorok névleges DC bemeneti teljesítményét. A modul teljesítménye legfeljebb 5%-kal lehet nagyobb, mint az optimizátor névleges teljesítménye.
*2 A meghibásodott optimalizátorokat kikerüli a rendszer, így a többi optimalizátor és az inverterek nem lesznek érintettek a hibában.
*3 Ha az optimalizátor kimenete nyitott, vagy az optimalizátorhoz csatlakoztatott inverter ki van kapcsolva, az optimalizátor alapértelmezett kimeneti feszültsége 1 V DC.
*4 Rövid bemeneti kábel verzió (bemeneti kábel 0,1 m (+/-), kimeneti kábel 0,1 m (+), 5,1 m (-)) esetén győződjön meg róla, hogy a PV modul kábelek elegendő hosszúak az optimizátorok csatlakoztatásához. Hosszú bemeneti kábellel szerelt verzió igény szerint elérhető.
*5 Ha az optimalizátor üzemi hőmérséklete 70°C és 85°C között van, túlmelegedés elleni védelem léphet működésbe, és az optimalizátor kikapcsolhat, majd riasztást adhat. Amint a hőmérséklet 70°C-ra vagy az alá csökken, az optimalizátor automatikusan folytatja a működést anélkül, hogy károsodás fenyegetné.
