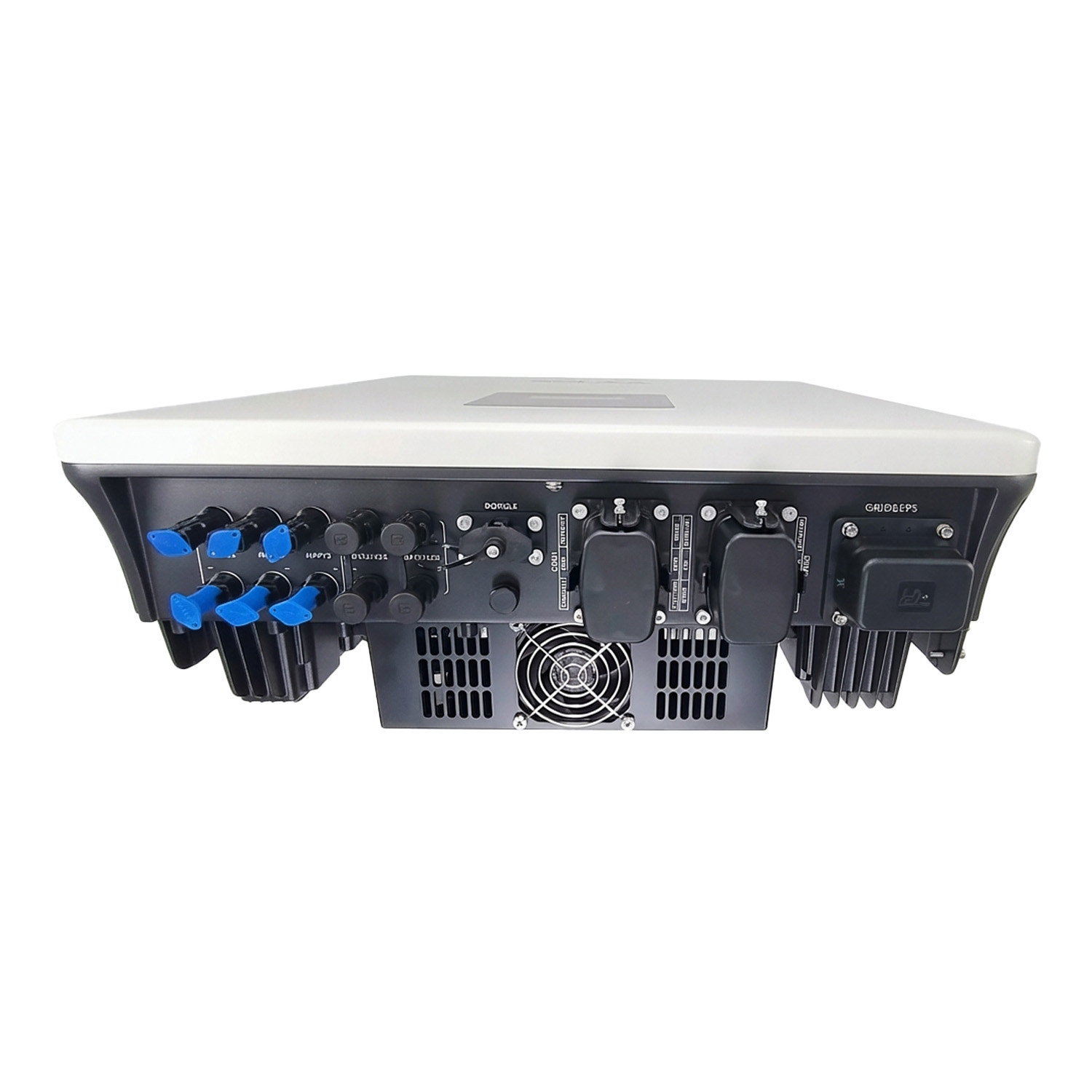

Inverter – SOLAX – X3-HYB-15.0-G4 Pro Wi-Fi + Lan – hibrid – HV
SKU: F20S123
EAN: 2010000033050
| Gyártó | |
|---|---|
| Névleges teljesítmény | |
| Tápellátás | |
| Hibrid eszköz | |
| Off-grid üzemmód | |
| MPPT | |
| Garancia | |
| Nettó szélesség | |
| Nettó mélység | |
| Nettó magasság | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD I. típus | |
| SPD II. típus | |
| SPD III. típus | |
| SPD – Szabad hely | |
| AFCI | |
| MPPT feszültségtartomány | |
| Maximális bemeneti áram MPPT-nként [A] | |
| Maximális bemeneti teljesítmény [W] | |
| Európai hatékonyság | |
| Tömeg | 42,32 kg |
Nettó ár
2 164,14 €
Bruttó
Bruttó
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf
Termék részletei
| Gyártó | |
|---|---|
| Névleges teljesítmény | |
| Tápellátás | |
| Hibrid eszköz | |
| Off-grid üzemmód | |
| MPPT | |
| Garancia | |
| Nettó szélesség | |
| Nettó mélység | |
| Nettó magasság | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD I. típus | |
| SPD II. típus | |
| SPD III. típus | |
| SPD – Szabad hely | |
| AFCI | |
| MPPT feszültségtartomány | |
| Maximális bemeneti áram MPPT-nként [A] | |
| Maximális bemeneti teljesítmény [W] | |
| Európai hatékonyság | |
| Tömeg | 42,32 kg |
Háromfázisú hibrid inverter SolaX Power X3-HYB-G4 PRO
Az SolaX Power X3-HYB-G4 PRO háromfázisú hibrid inverter egy fejlett megoldás lakóépületek számára, amely intelligens energiairányítást és magas hatékonyságot kínál. 4 kW-tól 15 kW-ig terjedő teljesítménytartományban elérhető, kompatibilis a V2H technológiával, támogatja az intelligens ütemezést és a vezeték nélküli mérőkkel való együttműködést. Kettős akkumulátorportoknak, széles MPPT-tartománynak és akár 200%-os PV túlteljesítménynek köszönhetően rugalmas és megbízható eszköz az önfogyasztás maximalizálására.
A SolaX Power X3-HYB-G4 PRO hibrid inverter legfontosabb jellemzői:
- Intelligens energiairányítás: Kompatibilitás V2H-vel az okosotthon energiaintegrációjához, Smart Schedule, Smart Scene, 7×24 órás TOU és együttműködés VPP-vel (OpenADR, IEEE2030.5, FCAS, API).
- Nagy hatékonyság és PV rugalmasság: DC bemeneti áramerősség MPPT-nként 20 A, három trackerrel; akár 200% PV túlteljesítmény; AC kimenet akár 110%; nagyon széles MPPT-tartomány (110–950 V).
- Biztonság és megbízhatóság: Akár 200% EPS kimeneti teljesítmény 10 másodpercig, UPS-szintű átkapcsolási idő 10 ms alatt, opcionális gyorskioldó funkció, II. típusú SPD védelem AC és DC oldalon, valamint opcionális AFCI védelem.
- Rugalmas bővíthetőség: Kettős akkumulátorportok és „2 az 1-ben” bővítési lehetőség, további portok a kábelezés megkönnyítésére, valamint funkcionális és elegáns kábelburkolat.
- Sokoldalú üzemmódok: Mikrohálózati támogatás és generátoros üzemmódok különféle alkalmazásokhoz.
- Teljesítménygörbe: Magas hatékonyság széles terhelési tartományban, amit a 15 kW-os modell teljesítménygörbéje is alátámaszt.
Kinek jó választás?
Az SolaX Power X3-HYB-G4 PRO kiváló választás családi házak tulajdonosai számára, akik fejlett, hatékony és megbízható hibrid rendszerre vágynak. Intelligens energiairányítási funkciói, a PV- és akkumulátorkonfigurációk magas rugalmassága, valamint a kiterjedt biztonsági és alkalmazkodási lehetőségek ideálissá teszik az önfogyasztás maximalizálására, vészhelyzeti tápellátás biztosítására és az okosotthonnal való integrációra. A széles teljesítménytartomány lehetővé teszi az eszköz egyedi energiaigényekhez való igazítását.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf
| Paraméter | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| PV BEMENET | |||||||
| Ajánlott maximális napelemes rendszer teljesítmény (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Max. PV bemeneti feszültség (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| PV névleges bemeneti feszültség (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Üzemi feszültségtartomány (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| MPPT feszültségtartomány (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Indítási feszültség (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| MPP követők száma / sorok trackerenként | 2 (1 / 1) | 2 (1 / 1) | 2 (1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) |
| Max. bemeneti áram MPPT-nként (MPPT1/2/3) (A) | 20 / 20 | 20 / 20 | 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 |
| Max. rövidzárlati bemeneti áram MPPT-nként (MPPT1/2/3) (A) | 25 / 25 | 25 / 25 | 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 |
| AC BEMENET ÉS KIMENET (HÁLÓZATON) | |||||||
| Névleges kimeneti teljesítmény (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Névleges kimeneti áram (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Max. látszólagos kimeneti teljesítmény (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Max. folyamatos kimeneti áram (A) | 6,7 | 6,7 | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| AC névleges feszültség | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Max. látszólagos AC bemeneti teljesítmény (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Max. AC bemeneti áram (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| AC névleges frekvencia (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| AC frekvenciatartomány (Hz) | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 |
| Szabályozható teljesítménytényező-tartomány | −1 (0,8 késleltetésig – 0,8 előremenetig) | −1 (0,8 késleltetésig – 0,8 előremenetig) | −1 (0,8 késleltetésig – 0,8 előremenetig) | −1 (0,8 késleltetésig – 0,8 előremenetig) | −1 (0,8 késleltetésig – 0,8 előremenetig) | −1 (0,8 késleltetésig – 0,8 előremenetig) | −1 (0,8 késleltetésig – 0,8 előremenetig) |
| THDi (névleges teljesítmény) (%) | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| AKKUMULÁTOR | |||||||
| Akkumulátor típusa | Lit | Lit | Lit | Lit | Lit | Lit | Lit |
| Akkumulátor feszültségtartomány (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Max. töltési / kisütési áram (A) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) |
| EPS KIMENET (HÁLÓZATON KÍVÜL) (AKKUMULÁTORRAL) | |||||||
| EPS kimeneti névleges feszültség és frekvencia | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| EPS névleges kimeneti teljesítmény (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| EPS csúcsteljesítmény | 2× névleges teljesítmény, 10 s | 2× névleges teljesítmény, 10 s | 2× névleges teljesítmény, 10 s | 2× névleges teljesítmény, 10 s | 2× névleges teljesítmény, 10 s | 2× névleges teljesítmény, 10 s | 2× névleges teljesítmény, 10 s |
| Átkapcsolási idő (ms) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| HATÉKONYSÁG | |||||||
| Maximális hatékonyság (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 |
| Európai hatásfok (%) | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 |
| KÖRNYEZETI KORLÁTOK | |||||||
| Védettségi fokozat | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Üzemi környezeti hőmérséklet-tartomány (°C) | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 |
| Max. üzemmagasság (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relatív páratartalom | 0 – 100% RH (kondenzáció) | 0 – 100% RH (kondenzáció) | 0 – 100% RH (kondenzáció) | 0 – 100% RH (kondenzáció) | 0 – 100% RH (kondenzáció) | 0 – 100% RH (kondenzáció) | 0 – 100% RH (kondenzáció) |
| Túlfeszültség kategória | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II | Hálózat: III, Akkumulátor: II, PV: II |
| ÁLTALÁNOS | |||||||
| Méretek (szé. x mag. x mé.) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Nettó tömeg (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Hűtési elv | Természetes hűtés | Természetes hűtés | Természetes hűtés | Intelligens hűtés | Intelligens hűtés | Intelligens hűtés | Intelligens hűtés |
| Kommunikációs interfészek | COM1 (Párhuzamos 1, Párhuzamos 2, BMS 1, BMS 2, RS485, MÉRŐ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Hőszivattyú) | COM1 (Párhuzamos 1, Párhuzamos 2, BMS 1, BMS 2, RS485, MÉRŐ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Hőszivattyú) | COM1 (Párhuzamos 1, Párhuzamos 2, BMS 1, BMS 2, RS485, MÉRŐ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Hőszivattyú) | COM1 (Párhuzamos 1, Párhuzamos 2, BMS 1, BMS 2, RS485, MÉRŐ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Hőszivattyú) | COM1 (Párhuzamos 1, Párhuzamos 2, BMS 1, BMS 2, RS485, MÉRŐ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Hőszivattyú) | COM1 (Párhuzamos 1, Párhuzamos 2, BMS 1, BMS 2, RS485, MÉRŐ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Hőszivattyú) | COM1 (Párhuzamos 1, Párhuzamos 2, BMS 1, BMS 2, RS485, MÉRŐ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Hőszivattyú) |
| Áramfogyasztás (éjszaka) (W) | < 40W készenléti módban, < 5W inaktív módban | < 40W készenléti módban, < 5W inaktív módban | < 40W készenléti módban, < 5W inaktív módban | < 40W készenléti módban, < 5W inaktív módban | < 40W készenléti módban, < 5W inaktív módban | < 40W készenléti módban, < 5W inaktív módban | < 40W készenléti módban, < 5W inaktív módban |
| Topológia | Nem szigetelt | Nem szigetelt | Nem szigetelt | Nem szigetelt | Nem szigetelt | Nem szigetelt | Nem szigetelt |
| Tanúsítványok és jóváhagyások | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Segéd AC tápellátás (APS) | Beépített | Beépített | Beépített | Beépített | Beépített | Beépített | Beépített |
| VÉDELEM | |||||||
| Védelem | Túlfeszültség-/alacsony feszültség elleni védelem, DC szigetelésvédelem, DC fordított polaritás elleni védelem, hálózatfigyelés, DC betáplálás monitorozása, visszafolyó áram monitorozása, maradékáram-észlelés, túlmelegedés elleni védelem, AC túlfeszültség elleni védelem, AC rövidzárlat elleni védelem | Túlfeszültség-/alacsony feszültség elleni védelem, DC szigetelésvédelem, DC fordított polaritás elleni védelem, hálózatfigyelés, DC betáplálás monitorozása, visszafolyó áram monitorozása, maradékáram-észlelés, túlmelegedés elleni védelem, AC túlfeszültség elleni védelem, AC rövidzárlat elleni védelem | Túlfeszültség-/alacsony feszültség elleni védelem, DC szigetelésvédelem, DC fordított polaritás elleni védelem, hálózatfigyelés, DC betáplálás monitorozása, visszafolyó áram monitorozása, maradékáram-észlelés, túlmelegedés elleni védelem, AC túlfeszültség elleni védelem, AC rövidzárlat elleni védelem | Túlfeszültség-/alacsony feszültség elleni védelem, DC szigetelésvédelem, DC fordított polaritás elleni védelem, hálózatfigyelés, DC betáplálás monitorozása, visszafolyó áram monitorozása, maradékáram-észlelés, túlmelegedés elleni védelem, AC túlfeszültség elleni védelem, AC rövidzárlat elleni védelem | Túlfeszültség-/alacsony feszültség elleni védelem, DC szigetelésvédelem, DC fordított polaritás elleni védelem, hálózatfigyelés, DC betáplálás monitorozása, visszafolyó áram monitorozása, maradékáram-észlelés, túlmelegedés elleni védelem, AC túlfeszültség elleni védelem, AC rövidzárlat elleni védelem | Túlfeszültség-/alacsony feszültség elleni védelem, DC szigetelésvédelem, DC fordított polaritás elleni védelem, hálózatfigyelés, DC betáplálás monitorozása, visszafolyó áram monitorozása, maradékáram-észlelés, túlmelegedés elleni védelem, AC túlfeszültség elleni védelem, AC rövidzárlat elleni védelem | Túlfeszültség-/alacsony feszültség elleni védelem, DC szigetelésvédelem, DC fordított polaritás elleni védelem, hálózatfigyelés, DC betáplálás monitorozása, visszafolyó áram monitorozása, maradékáram-észlelés, túlmelegedés elleni védelem, AC túlfeszültség elleni védelem, AC rövidzárlat elleni védelem |
| Aktív szigetelésgátló módszer | Frekvenciaeltolás | Frekvenciaeltolás | Frekvenciaeltolás | Frekvenciaeltolás | Frekvenciaeltolás | Frekvenciaeltolás | Frekvenciaeltolás |
| Túlfeszültség-védelem (DC / AC) | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus | DC: II. típus, AC: II. típus |
| AFCI (ívvédő megszakító) | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális | Opcionális |
Megjegyzések:
① A megengedett maximális bemeneti feszültség a DC feszültség felső határa. Bármilyen ennél magasabb DC bemeneti feszültség valószínűleg károsítaná az invertert.
② A MPPT feszültségtartományt meghaladó bemeneti feszültség kiválthatja az inverter védelmét.
③ Az AC frekvenciatartomány eltérhet az egyes országok előírásai szerint.
④ Ha a két akkumulátorportot külön akkumulátorokhoz csatlakoztatják, akkor portonként 25 A a terhelhetőség. Ha egy port egy akkumulátorhoz van csatlakoztatva, akkor 30 A. Ha mindkét portot egyetlen akkumulátorhoz csatlakoztatják 2 az 1-ben elosztókábellel (külön kapható), akkor 50 A.
⑤ Teljesítménycsökkenés +45°C-on.
