Modul – CANADIAN – CS6L-455MS – Kiárusítás
| Gyártó | |
|---|---|
| Keret vastagsága | |
| Lineáris teljesítménygarancia | |
| BusBar-ok száma | |
| Keret színe | |
| Teljesítmény | |
| Hatékonyság | |
| Szélesség | |
| Magasság | |
| Maximális statikus terhelés (Pa) | |
| Tier 1 | |
| Modultípus | |
| Tömeg | 24,2 kg |
Bruttó
Termék részletei
| Gyártó | |
|---|---|
| Keret vastagsága | |
| Lineáris teljesítménygarancia | |
| BusBar-ok száma | |
| Keret színe | |
| Teljesítmény | |
| Hatékonyság | |
| Szélesség | |
| Magasság | |
| Maximális statikus terhelés (Pa) | |
| Tier 1 | |
| Modultípus | |
| Tömeg | 24,2 kg |
Canadian CS6L-455MS

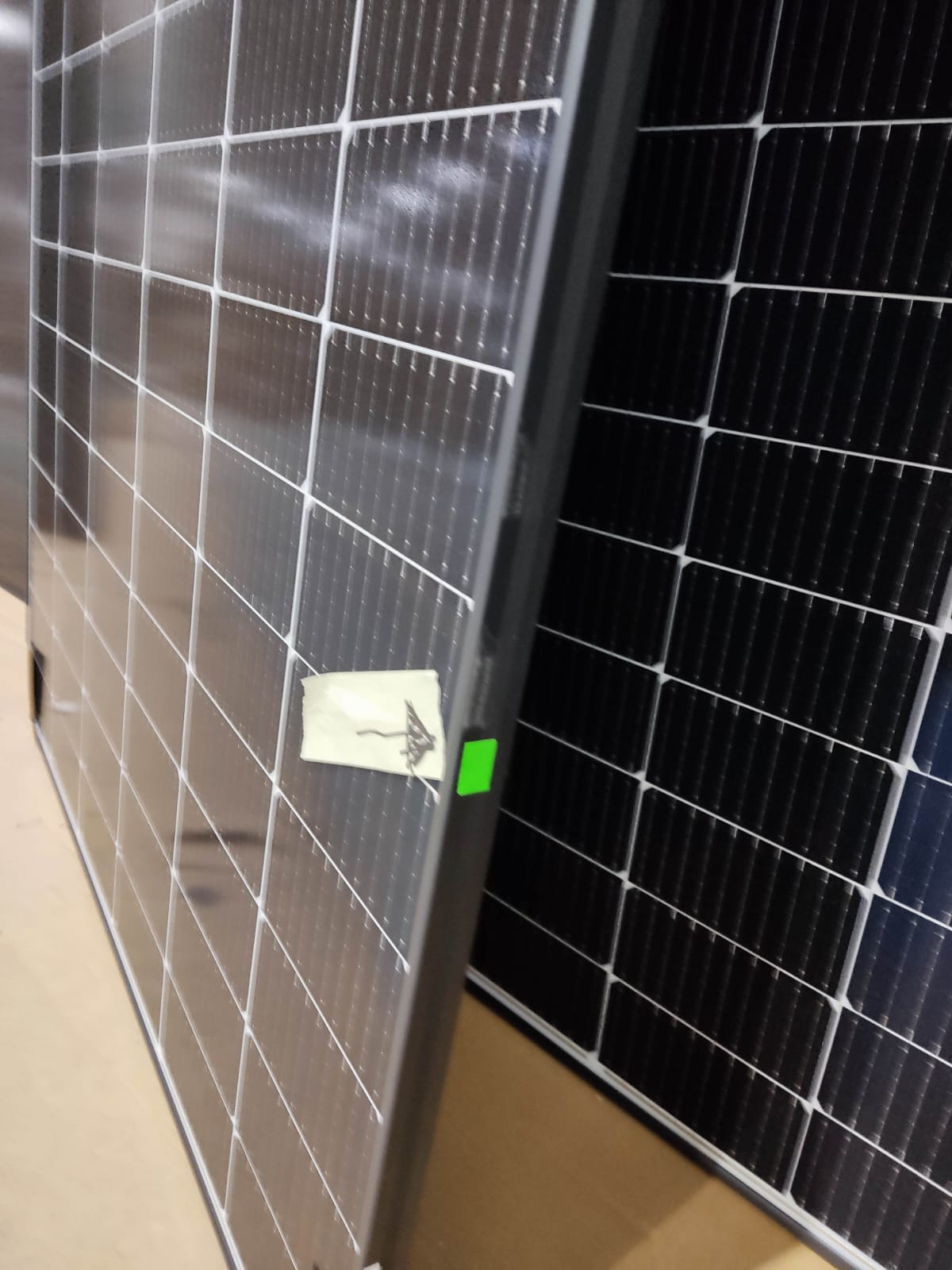

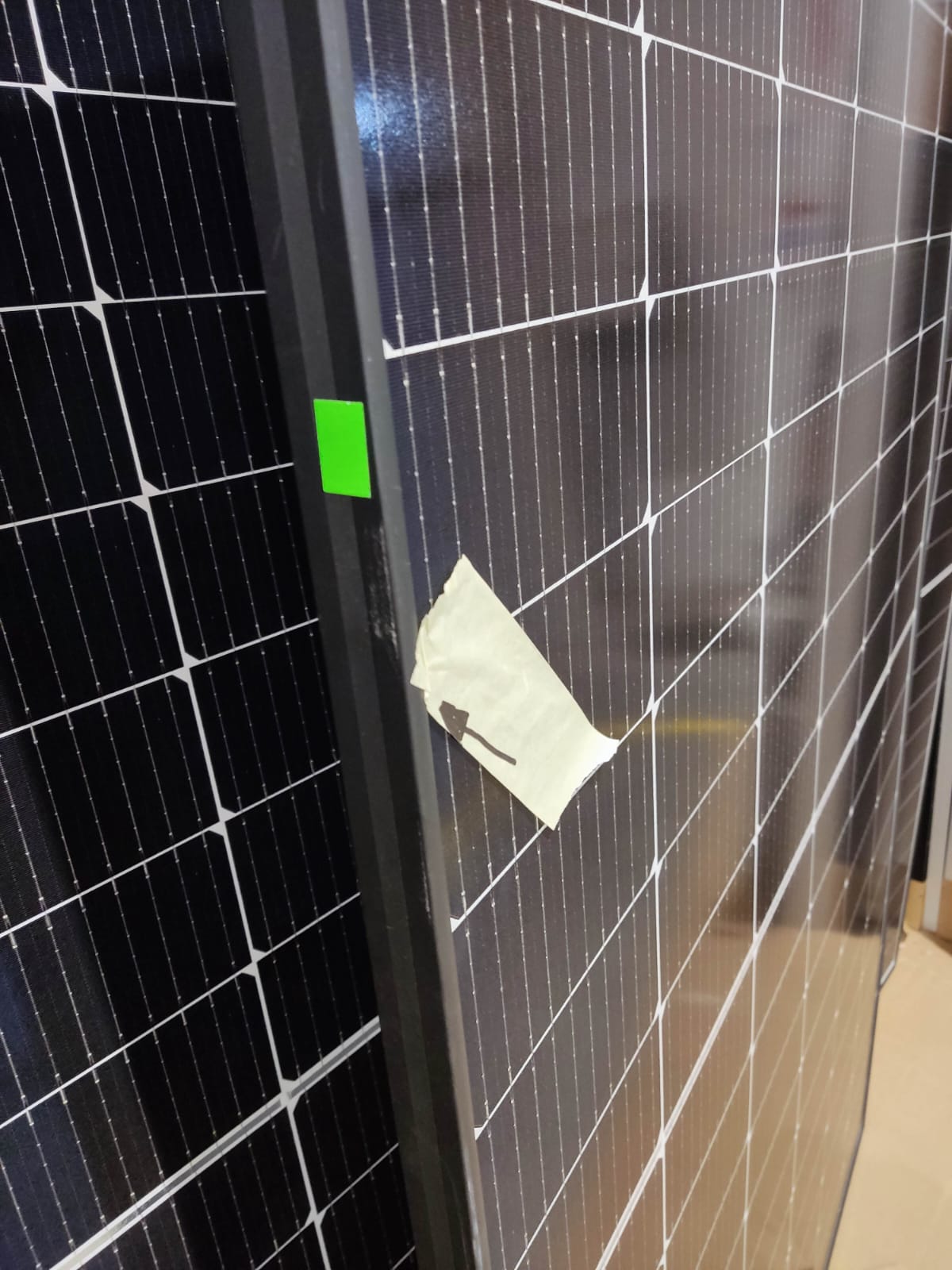

A modul keretén karcolások találhatók.
A CANADIAN CS6L-455MS fotovoltaikus modul a HiKu6 sorozatból egy monokristályos panel, amelyet kereskedelmi és ipari telepítésekhez terveztek, ahol fontosak a nagyfeszültségű rendszerek működési paraméterei és a mechanikai tartósság. 455 Wp teljesítményével és 21,1%-os hatékonyságával a modul növeli az energiatermelést korlátozott felületen. A 30 mm-es keretből és 3,2 mm-es edzett üvegből álló konstrukció, tükröződésgátló bevonattal, támogatja a stabil működést a tipikus üzemeltetési körülmények között.
Legfontosabb jellemzők — Canadian HiKu6 Mono PERC 445 W–465 W:
- Modul teljesítménye és hatékonysága — névleges teljesítmény 455 Wp és 21,1%-os hatékonyság (teljesítménytűrés 0-tól +10 W-ig).
- Cellatechnológia — monokristályos cellák 10 busbarral, ami alacsonyabb ellenállásveszteséget és egyenletesebb árameloszlást biztosít a modul szakaszaiban.
- Stringtervezéshez szükséges elektromos paraméterek — Vmp 35,0 V, Imp 13,30 A, Voc 41,6 V, Isc 14,09 A; a soros biztosíték maximális terhelhetősége 25 A.
- Mechanikai terhelhetőség — hóterhelésre akár 5400 Pa-ig, szélnyomás/szívás esetén akár 2400 Pa-ig tervezve.
- Jótállás — 25 év termékgarancia és 25 év lineáris teljesítménygarancia.
- Konstrukció és kábelezés — méretek 1903 × 1134 × 30 mm, tömeg 24,2 kg, fekete anodizált alumínium keret, IP68 J-Box 3 by-pass diódával, 4 mm² vezeték; kompatibilis csatlakozók: T6/MC4/MC4-EVO2/MC4-EVO2A.
Kinek jó választás?
A CS6L-455MS modell telepítőknek és befektetőknek készült, akik ipari tetőket és C&I projekteket valósítanak meg, ahol kulcsfontosságú a nagy teljesítménysűrűség és a stringhosszok tervezését megkönnyítő paraméterek. A modul a rendszer maximális feszültségét 1500 V DC-ig (IEC/UL) vagy 1000 V DC-ig támogatja, így kompatibilis a tipikus, 1500 V-os string inverter-architektúrával. A logisztikai formátum 35 db/raklap és 840 db egy 40′ HQ konténerben megkönnyíti a nagyobb szerződések szállításának tervezését.
| Paraméter | CS6L-445MS | CS6L-450MS | CS6L-455MS | CS6L-460MS | CS6L-465MS |
|---|---|---|---|---|---|
| ELEKTROMOS ADATOK | STC* | |||||
| Max. névleges teljesítmény (Pmax) (W) | 445 W | 450 W | 455 W | 460 W | 465 W |
| Cellatípus | Monokristályos | Monokristályos | Monokristályos | Monokristályos | Monokristályos |
| Munkaponti feszültség (Vmp) (V) | 34,2 V | 34,4 V | 34,6 V | 34,8 V | 35,0 V |
| Munkaponti áram (Imp) (A) | 13,03 A | 13,10 A | 13,17 A | 13,24 A | 13,30 A |
| Nyitott körfeszültség (Voc) (V) | 40,8 V | 41,0 V | 41,2 V | 41,4 V | 41,6 V |
| Rövidzárlati áram (Isc) (A) | 13,86 A | 13,9 A | 13,95 A | 14,00 A | 14,09 A |
| Modul hatásfoka (%) | 20,6% | 20,9% | 21,1% | 21,3% | 21,5% |
| Max. rendszerfeszültség (V) | 1500 V (IEC/UL) vagy 1000 V (IEC/UL) | 1500 V (IEC/UL) vagy 1000 V (IEC/UL) | 1500 V (IEC/UL) vagy 1000 V (IEC/UL) | 1500 V (IEC/UL) vagy 1000 V (IEC/UL) | 1500 V (IEC/UL) vagy 1000 V (IEC/UL) |
| Max. biztosíték áramerőssége soros kapcsolásnál (A) | 25 A | 25 A | 25 A | 25 A | 25 A |
| Teljesítménytolerancia (%) | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W |
| MECHANIKAI ADATOK | |||||
| Méretek (mm) | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm |
| Tömeg (kg) | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg |
| Elülső borítás | 3,2 mm vastag edzett üveg, tükröződésgátló bevonattal | 3,2 mm vastag edzett üveg, tükröződésgátló bevonattal | 3,2 mm vastag edzett üveg, tükröződésgátló bevonattal | 3,2 mm vastag edzett üveg, tükröződésgátló bevonattal | 3,2 mm vastag edzett üveg, tükröződésgátló bevonattal |
| Keret | Anodizált alumíniumötvözet | Anodizált alumíniumötvözet | Anodizált alumíniumötvözet | Anodizált alumíniumötvözet | Anodizált alumíniumötvözet |
| J-Box doboz | IP68, 3 by-pass dióda | IP68, 3 by-pass dióda | IP68, 3 by-pass dióda | IP68, 3 by-pass dióda | IP68, 3 by-pass dióda |
| Kábel (mm²) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) |
| Csatlakozó | T6, MC4, MC4-EVO2 vagy MC4-EVO2A | T6, MC4, MC4-EVO2 vagy MC4-EVO2A | T6, MC4, MC4-EVO2 vagy MC4-EVO2A | T6, MC4, MC4-EVO2 vagy MC4-EVO2A | T6, MC4, MC4-EVO2 vagy MC4-EVO2A |
| Kábelhossz (csatlakozóval) (mm) | Függőleges elhelyezés: 410 mm (+) / 290 mm (-); vízszintes elhelyezés: 1100 mm* | Függőleges elhelyezés: 410 mm (+) / 290 mm (-); vízszintes elhelyezés: 1100 mm* | Függőleges elhelyezés: 410 mm (+) / 290 mm (-); vízszintes elhelyezés: 1100 mm* | Függőleges elhelyezés: 410 mm (+) / 290 mm (-); vízszintes elhelyezés: 1100 mm* | Függőleges elhelyezés: 410 mm (+) / 290 mm (-); vízszintes elhelyezés: 1100 mm* |
| Raklapon (db) | 35 db | 35 db | 35 db | 35 db | 35 db |
| Konténerben (HQ 40′) (db) | 840 db | 840 db | 840 db | 840 db | 840 db |
| ELEKTROMOS ADATOK | NMOT* | |||||
| Max. névleges teljesítmény (Pmax) (W) | 334 W | 338 W | 341 W | 345 W | 349 W |
| Munkaponti feszültség (Vmp) (V) | 32,1 V | 32,2 V | 32,4 V | 32,6 V | 32,8 V |
| Munkaponti áram (Imp) (A) | 10,41 A | 10,47 A | 10,52 A | 10,58 A | 10,63 A |
| Nyitott körfeszültség (Voc) (V) | 38,6 V | 38,8 V | 38,9 V | 39,1 V | 39,3 V |
| Rövidzárlati áram (Isc) (A) | 11,18 A | 11,21 A | 11,25 A | 11,29 A | 11,36 A |
| A modul névleges üzemi hőmérséklete (°C) | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C |
| HŐMÉRSÉKLETI JELLEMZŐK | |||||
| Hőmérsékleti együttható (Pmax) (%/°C) | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C |
| Hőmérsékleti együttható (Voc) (%/°C) | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C |
| Hőmérsékleti együttható (Isc) (%/°C) | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C |
*A Szabványos Vizsgálati Feltételek (STC) sugárzási intenzitása 1000 W/m², AM 1,5 spektrum és cellahőmérséklet 25°C. A modul névleges működési hőmérséklete (NMOT) 800 W/m² sugárzási intenzitást, AM 1,5 spektrumot, 20°C környezeti hőmérsékletet és 1 m/s szélsebességet jelent.
